使用技巧

JewelCAD宝石镶嵌的设置，和宝石镶嵌位置偏移时的修正，其关键并不在于把宝石模型放到戒托上面就算完成了，而是要让宝石的尺寸、镶口的位置、爪位、排列的方向，还有后续生产的余量，这几样东西都能够相互对应上。JewelCAD这款软件，常常被用在珠宝建模上面，它支持自由曲面的造型，也能够生成宝石的阵列，还可以去计算宝石的数量和重量，后续也能够拿来为CNC加工，或者是STL格式的输出，做前期的准备。

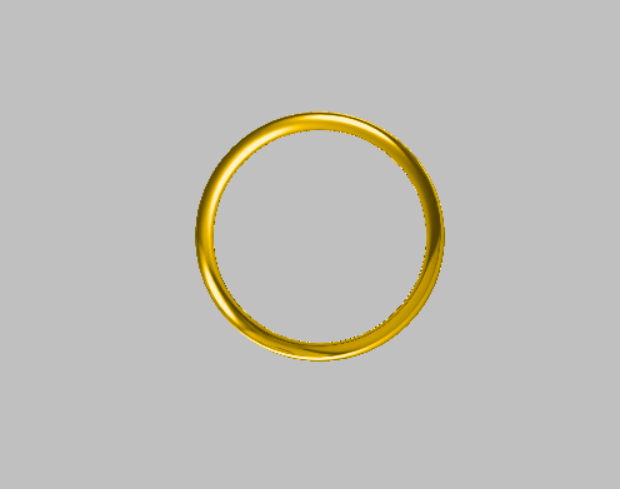

JewelCAD戒指建模怎么做，以及戒指尺寸比例怎么调整，这是操作者做珠宝CAD设计的时候会常常碰到的问题，戒指光看上去虽然只是一个圆环，可真正要动手去建模的时候，指圈的尺寸、戒臂的厚薄、戒面的高矮、宝石摆放的位置、镶口的结构，还有后面加工要留出多少余量，这些全都是要去考虑的，JewelCAD这个软件本身是冲着珠宝设计去的一款三维建模工具，常被用来给戒指、吊坠、耳饰这样的饰品建模，曲线、曲面、宝石排列还有和加工有关的文件输出，这些也都是被它支持的。

在设计戒指、吊坠和耳饰这些首饰的时候，爪镶看起来只不过是几根小小的金属爪，但真正上手去调整的时候，却很容易出各种问题。爪子的位置一旦偏了，嵌在上面的宝石就会显得歪歪扭扭；爪子的高度留得太少，后面真正拿去镶嵌的时候空间就不够用；可如果爪高留得太多了，又会影响成品的外观，戴起来也不舒服。JewelCAD本身具备自由曲面建模的能力，也支持模型的复制和形变处理，还常常被用在宝石镶口的设计当中，在相关的珠宝设计课程里面，爪镶就属于JewelCAD比较常见的建模内容。

首饰模型在送到打印或者加工环节之前，一般要先转换成STL文件这种通用的格式；而谈到JewelCAD里怎么把模型导出成STL文件，以及导出之后怎么检查模型有没有破面，光看文件是不是顺利生成了是远远不够的。STL文件实际上是由一片片很小的三角面组合起来的，它只能记录模型表面的形状，并不会保留原本的颜色和纹理；所以三角面的数量多少、模型外壳是否完全闭合，以及一些局部结构有没有重叠等问题，都会直接影响到后续的切片和打印效果。

做珠宝建模时，镶口一旦和宝石关系不对，后面整件作品都会显得别扭。最常见的问题通常有两类，一类是镶口尺寸不合适，改完宝石后镶口跟不上；另一类是镶口位置差一点点，肉眼看不大，但出图、出蜡或后续配石时就会放大成问题。公开能查到的JewelCAD资料里，和这件事最直接相关的思路并不是某一个单独“镶口修正”按钮，而是先把模型基准放稳，再通过【Transform】里的【Size】或【Scale】做可控尺寸调整，位置细修则回到【Transform】里的移动逻辑，最后再做一次检查，必要时重切镶口来收口。

公开可查的JewelCAD资料里，和排石最直接相关的线索主要来自教材目录与行业教程。现有教材目录明确列出了“自动排石、手动排石、曲线排石、沿曲线排石”这几类做法，说明JewelCAD做排石并不是只有一种固定路径，而是会根据底面形状、排石范围和款式复杂度来选择不同方式。另一方面，珠宝镶嵌工艺资料里对钉镶间距给出了较明确的经验范围，例如钉与钉之间常见控制在约0.15到0.20 mm，以减少后期生产时连钉风险；论坛经验则进一步提醒，大石头和小石头在钉径和排法上不宜混用一套尺度。也就是说，做排石效果时要先把“排法”选对，调间距时再把“石径、钉径、金属余量”一起看。
