JewelCAD如何制作麻花线 JewelCAD怎么做圆球

品牌型号：Thinkpad neo14

系统： Windows 11 64位

软件版本：JewelCAD

首饰设计不是单纯的艺术或者是技术，而是工艺与审美，艺术与技术的完美结合。JewelCAD作为一款主流的珠宝首饰设计软件，不仅起版快速，效率高，还简单易学，是珠宝设计师的必学软件。JewelCAD的基础操作一定要熟练，下面我们来一起看一下JewelCAD如何制作麻花，JewelCAD怎么做圆球的相关问题。

一、JewelCAD如何制作麻花线

在很多戒指上都有麻花样式的设置，分为单股麻花和双股麻花，下面以麻花戒指为例来示范一下在JewelCAD中如何制作麻花线。

1、打开JewelCAD软件，单击“曲线”中的“圆形曲线”，创建一个直径为17的圆形。

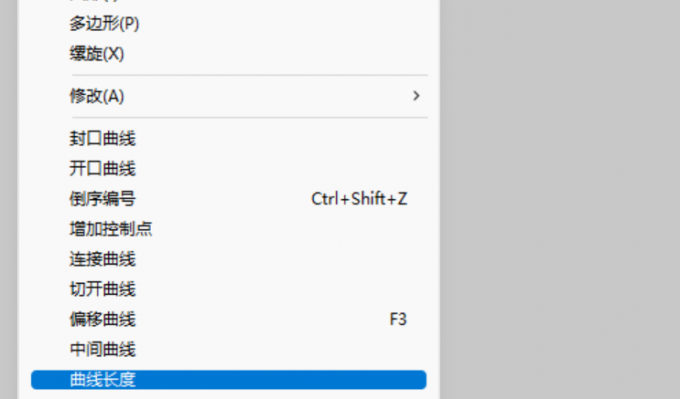

2、单击“曲线”中的“曲线长度”，测量下圆形的长度，来对应设置麻花的长度。

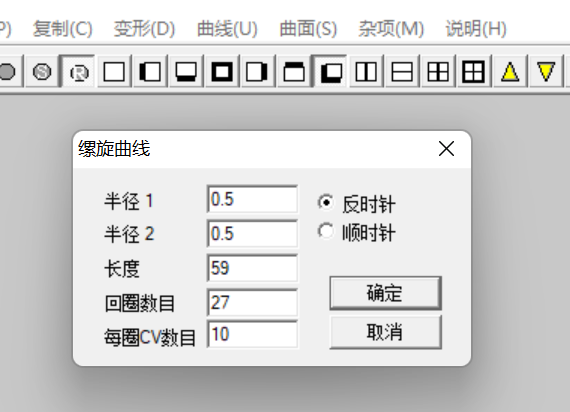

3、单击“曲线”中的“螺旋”，弹出螺旋曲线设置会话框，对半径、长度、回圈数目和每圈CV点长度进行设置，勾选逆时针或者顺时针，设置完毕单击“确定”。绘图区出现一个麻花线图。

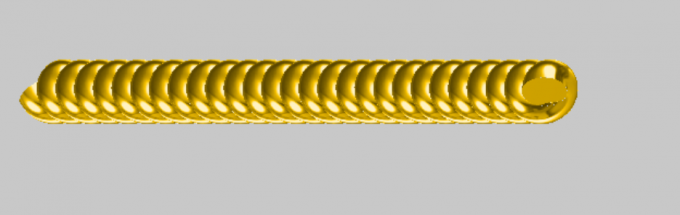

4、选中麻花线图，单击“曲面”中的“管状曲面”，将麻花线变成麻花管状曲面。如果想要双股麻花的话，对麻花管状曲面进行复制。

二、JewelCAD怎么做圆球

在珠宝首饰设计过程中，经常需要设计各种宝石的形状，圆形则是最常见的样式。下面我们来看一下圆球是怎样绘制出来的。

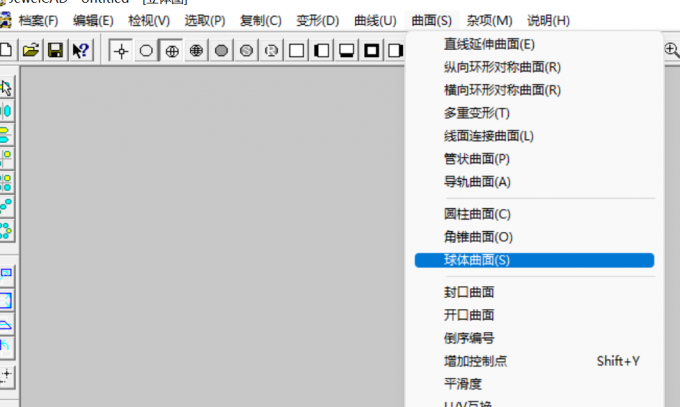

1、在软件主界面中单击“曲面”中的“球体曲面”，绘图区出现了一个球体线图。

2、单击“检视”，选择“光影图”，对线图进行渲染，能够直观的看出球体的立体形状。

3、在设计过程中，需要对球体进行尺寸的设计。单击“变形”中的“尺寸”。在绘图区按住鼠标左键不动上下或者左右拖动，球体线图会整体放大或者缩小。为了达到想要的尺寸，可以事先画出一个尺寸确定的圆形线图，将球体与这个圆形相对照。从而确定球体的尺寸。

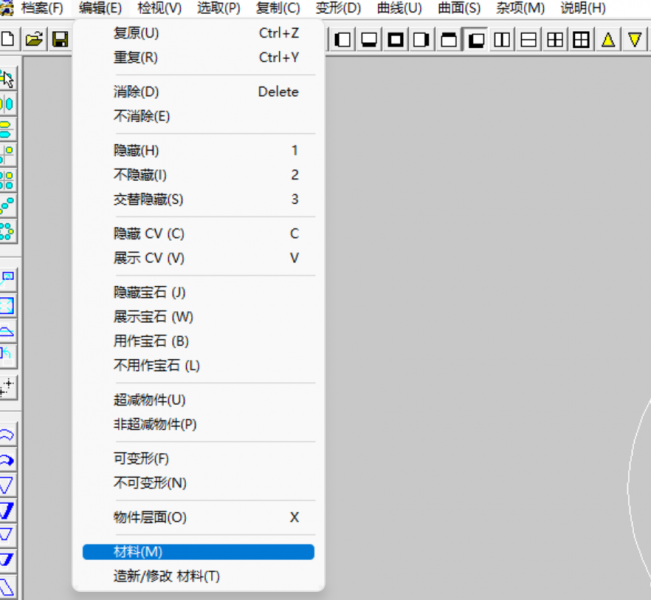

4、画好球体之后，再对球体的材料进行设置。单击“编辑”中的“材料”，在资料库中选择合适的材料，如果资料库中没有想要的材料。在“编辑”中单击“造新/修改材料”，从电脑保存的材料中进行选取。

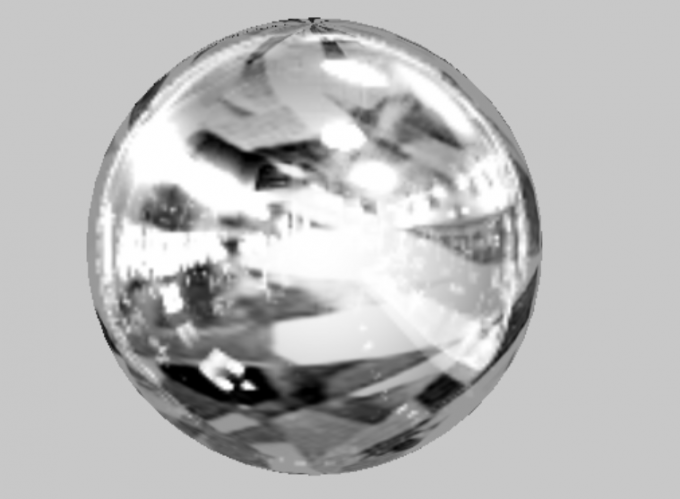

5、设置完毕后，选择光影图模式，将球形线图渲染具有真实颜色和材料的球体。

以上就是JewelCAD如何制作麻花，JewelCAD怎么做圆球的相关内容。在珠宝首饰的设计中，麻花和球形是经常会使用到的两种设计，甚至有时候需要将两者组合起来进行设计。在JewelCAD软件中，这两种线图绘制起来简单方便，受到很多设计师的青睐。
