怎么用JewelCAD绘制戒指 JewelCAD怎么建模环形

电脑型号：华为MateBook D 14

软件版本：JewelCAD 5.19

系统：Windows 11 家庭中文版

日常生活中，戒指是较为常见的一种珠宝首饰，体现着珠宝设计的精致工艺视觉美观效果。而在珠宝建模中，环形是绘制频率很高的一种形状，戒指、手镯、项链等圆形珠宝都是以它为原型进行绘制的，它既简单又实用，大家在进行设计时也需要熟练掌握。本文将为大家介绍怎么用JewelCAD绘制戒指，JewelCAD怎么建模环形。

一、怎么用JewelCAD绘制戒指

我们日常见到的戒指，无论外观上如何千奇百怪，但与人的皮肤直接接触的内圈，几乎全是统一的圆环，这种设计符合人体工学，可以使佩戴者更为舒适。所以，绘制戒指的前提，就是先要画好一个圆形，进而进行延伸创意。

我们先思考一下戒指绘制的逻辑，简单说，戒指就是内圈+外圈的组合，内圈为圆形，外圈通常也为圆形，但也有少数是不规则图形。为便于大家理解，今天我们先假设画的是一枚中规中矩圆环戒指，下面我来演示一下怎么用JewelCAD绘制戒指。

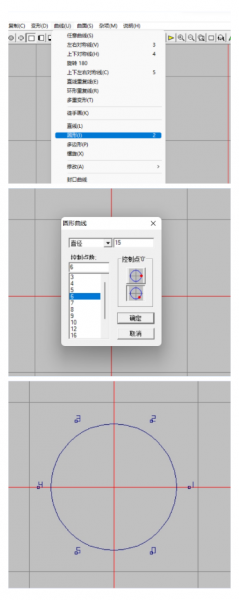

1、我们先来画出戒指的内径，点击“曲线”主菜单，再点击“圆形”，设置圆形参数，比如把直径设为“15”，点击“确定”，此时便得到了一个圆形。

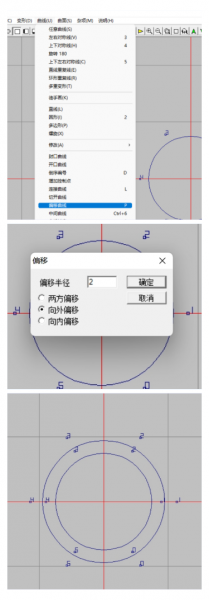

2、接下来需要画戒指的外径，依然是点击“曲线”主菜单，然后再点击“偏移曲线”，来到参数设置页面，把偏移半径设置为“2”，然后选择“向外偏移”。注意一定是要向外，否则画出的就不是外径了。

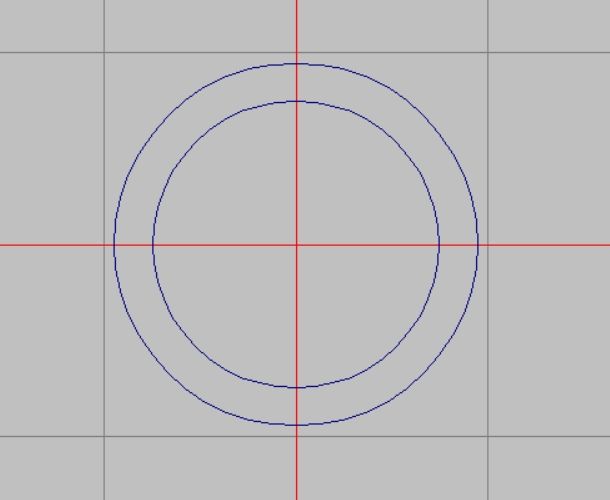

3、此时我们隐藏图形控制点，就会得到一枚基础戒指。

二、JewelCAD怎么建模环形

上面我们已经画好了一枚戒指，但是现在这枚戒指还只是处于曲线状态，就是一个环形，想要将其加工制作出来，就得对其进行建模。当对一个图形进行创建三维立体模型后，它的形象才会更加饱满、更加逼真，JewelCAD作为专业的珠宝设计软件，其建模工具使用时是非常方便的，功能也是极为强大的。接下来，我来为大家演示一下JewelCAD怎么建模环形。

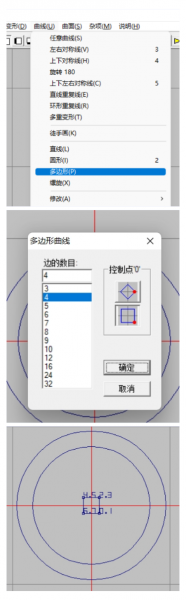

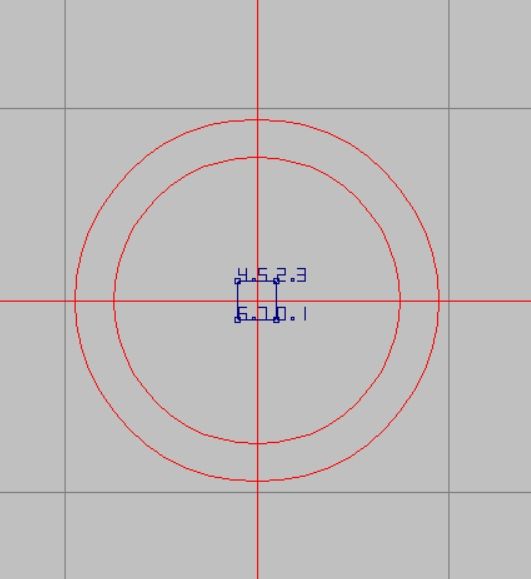

1、以上文中的戒指图形为原型，先来画环形的“切面”。在“曲线”主菜单点击“多边形”，然后把边数设置为“4”，点击“确定”，此时在环形中央出现一个正方形。

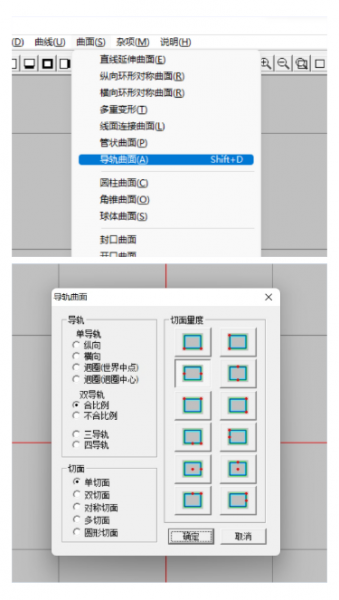

2、点击“曲面”主菜单，再点击“导轨曲面”，将参数设置成如下图所示。

3、然后根据提示，先点击一下环形内径，再点击一下环形外径，然后点击一下环形切面，此时便完成了环形的曲面建模。

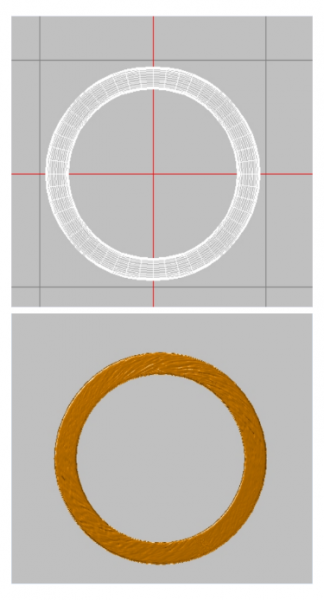

4、只选中中间的正方形，然后将其删除，再对图形进行渲染，我们便得到了一个建模后的环形。

以上便是怎么用JewelCAD绘制戒指，JewelCAD怎么建模环形的全部内容。对我们来说，画戒指不只是画一个“圆”，建环形不只是建一个“圈”，而是在建立自己的珠宝设计逻辑，用基础通用的表达工具，传递珠宝建模抽象的创意与高级感的魅力。环形建模虽然简单，大家在日常也需要引起重视，尤其要注意对其宽度、厚度的把控，防止成品无法佩戴。
