JewelCAD怎么把图片换成背景 JewelCAD怎么把曲面展平

电脑型号：华为MateBook D 14

软件版本：JewelCAD 5.19

系统：Windows 11 家庭中文版

在进行珠宝设计时，我们常常会用到JewelCAD软件的许多核心功能，实现高效、精准地绘制图形。这些功能有的使用频率会很高，有的则是使用较少，但对于珠宝建模来说同样不可或缺，比如更换背景图片和展开曲面，本文将为大家介绍JewelCAD怎么把图片换成背景，JewelCAD怎么把曲面展平的相关内容。

一、JewelCAD怎么把图片换成背景

大家在绘制图形时，经常需要参考手稿、草图或实物图片进行珠宝建模，以背景图作为参照物，确保珠宝设计的图案与原图一模一样。就好比我们用白纸绘画，在白纸下方垫一张作品进行拓印，既能画得好看，又能画得迅速，还能减少误差。

尤其是在需要绘制包含复杂结构图形的时候，比如图形上有许多镂空花纹，我们用图片做背景可以起到实时检查的作用，防止花纹画多画少、画大画小，并且还能直观看到图形与原图的细微差别，做到及时改正。下面我来为大家演示一下JewelCAD怎么把图片换成背景。

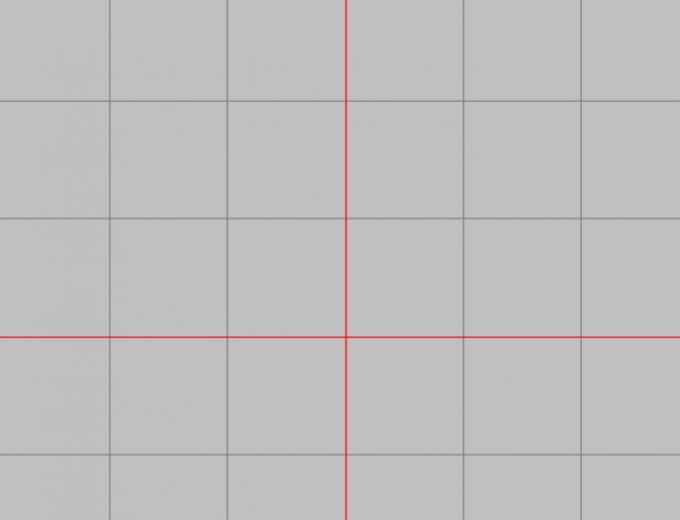

1、如下图所示，当我打开JewelCAD软件时，背景默认的是系统自带的纯色背景。

2、我提前保存了一张名为“演示用”的戒指图片，假如现在我想让这张图片作为背景图。在“检视”主菜单找到“背景”工具并点击，进入参数设置页面，可以看到，背景图像默认选择的是“空白背景”。

3、在背景设置页面，点击“浏览”，按着之前的保存路径找到那张戒指图片，将其打开。此时会看到选项按钮自动放在了图片这一栏，意味着图片上传成功。但是下方还有许多图片的设置选项，通常情况我们可以选择“真实尺寸”即可，下面我来解释一下原因。

4、“真实尺寸”可以确保我们背景图片的最大清晰度，不损坏原始图片的分辨率。由于软件界面的宽高比例是固定的，但是原始图片的比例不固定，所以如果选择图像最大宽度、最大高度、最大宽度及最大高度这三个选项，可能会使背景图片发生扭曲。

如果选择“照比例自动调放”，可以理解为它是“真实尺寸”的缩小版，会使背景看起来模糊。如果选择“锁定于视图上”，背景图片的大小就无法调整，根据我们的比例设置固定在界面上。设定比例小，图片尺寸就小；设定比例大，图片尺寸就大。

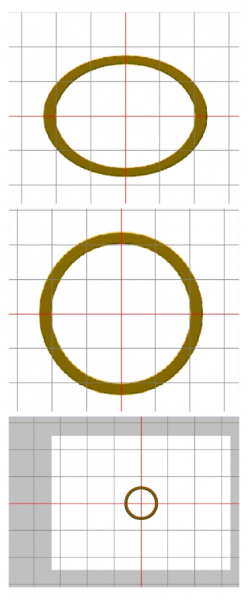

5、下面分别是“调至图像之最大宽度及高度”“照比例自动调放”“锁定于视图上”3种情形下的背景图片，大家可以看一下它们的样式。

二、JewelCAD怎么把曲面展平

我们绘制完成一个图形并不是珠宝建模工作的结束，把精美的模型加工成实体珠宝首饰才是。而在真正对珠宝进行加工制造时，往往需要将曲面展开为平面图，使材料可以精准裁切。比如我们设计好一枚内壁上写有文字的戒指，当制作时，就需要将其展开，才能完整清晰地将内壁上的文字刻印上去。

即便是在绘制过程中，我们有时也需要把曲面展平，比如在一枚戒指上绘制花纹，由于戒指曲面是有弧度的，直接在戒指曲面上绘制，可能会使花纹变形。这个时候就需要将戒指曲面展平，才能确保每一个花纹图案不发生扭曲，下面我来介绍一下JewelCAD怎么把曲面展平。

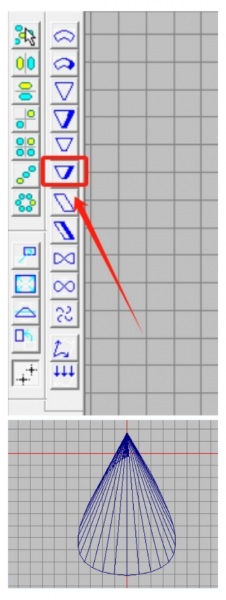

1、我先画出一个圆锥曲面作为初始图形。

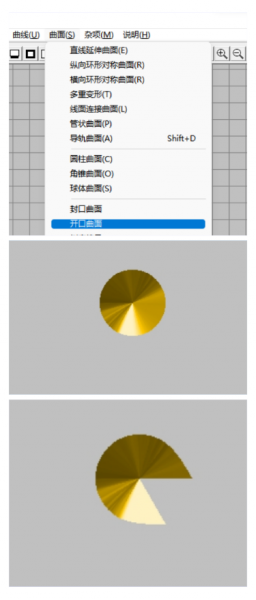

2、在“曲面”主菜单点击“开口曲面”。这一步大家可以理解为，用一把剪刀将圆锥的侧面给剪开了。为便于观察，我将渲染后的圆锥切换成上视图，大家可以看一下前后对比。

3、在左侧工具栏选择“比例梯形化（双向）”工具，向外拖动鼠标，控制圆锥发生变形。每拖动一下，圆锥就会双向展开一点，直到完全展平即可。

4、在此要特别注意一下，我们在展开曲面前，一定要先切割曲面，否则完整的曲面始终是连接在一起的，无法分开。当我们需要把展开的曲面再合上时，只需用“比例梯形化（双向）”工具向反方向拖动到合适位置，在“曲面”主菜单点击“封口曲面”即可。

以上便是JewelCAD怎么把图片换成背景，JewelCAD怎么把曲面展平的全部内容。珠宝设计中用图片做背景可以起到高效绘制、精准校对、实时调整的作用，从而提升作品的美观性和精确性。展开曲面也是我们在珠宝建模时常用的操作，可以使图形在艺术性与实际制造之间实现完美过渡。
