JewelCAD怎么把纹路映射到半圆 JewelCAD怎么把正方体变成圆角

电脑型号：华为MateBook D 14

软件版本：JewelCAD 5.19

系统：Windows 11 家庭中文版

JewelCAD软件的诸多强大功能，对于提升珠宝设计效率有着显著效果。在珠宝建模中，大家难免会遇到需要将复杂纹路与曲面相结合的情况，此时JewelCAD软件中的投影工具便发挥出高效便捷的独特优势，助力我们迅速建模。本文将为大家介绍JewelCAD怎么把纹路映射到半圆，JewelCAD怎么把正方体变成圆角的相关内容。

一、JewelCAD怎么把纹路映射到半圆

JewelCAD软件的投影工具可以将复杂的花纹精准贴在曲面上，让大家不用再手动调整花纹，也不用担心会出现花纹分布不均匀的问题，在珠宝设计中是经常要用到的功能。

珠宝建模时，比如我们想在半圆形戒圈上印刻花纹，为确保花纹不受戒圈弧度的影响而变形，可以通过建立投影关系，把花纹覆盖在戒圈上，实现完美贴合，下面我来演示一下JewelCAD怎么把纹路映射到半圆。

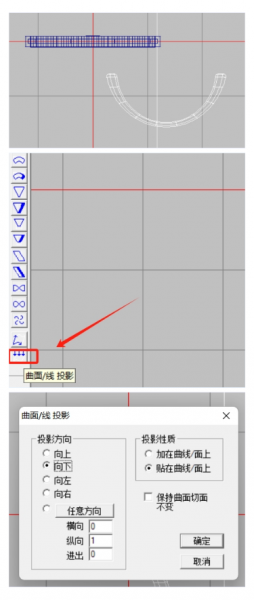

1、如图所示，我提前画好一个金色镂空花纹图案，和一个银色半圆图形，将花纹放在半圆上方。

2、切换到普通线图，由于我们现在想把纹路映射到半圆，所以选中镂空花纹，取消选择半圆。在左侧工具栏点击“投影”工具，进入参数设置页面。

因为现在花纹在上方，半圆在下方，所以我们要让花纹向下映射，贴在曲面上即可，其他地方保持默认，然后点击“确定”。

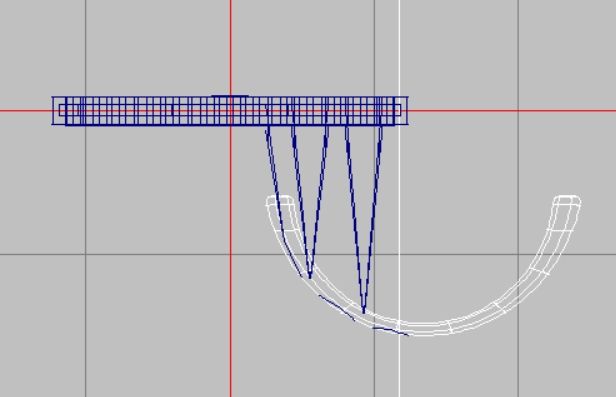

3、设置好投影参数后，再点击一下半圆，此时花纹与半圆平行的部分就会映射到半圆上。

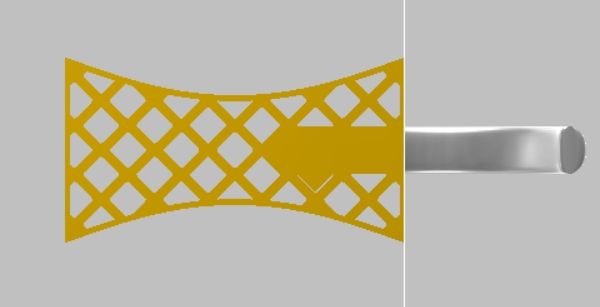

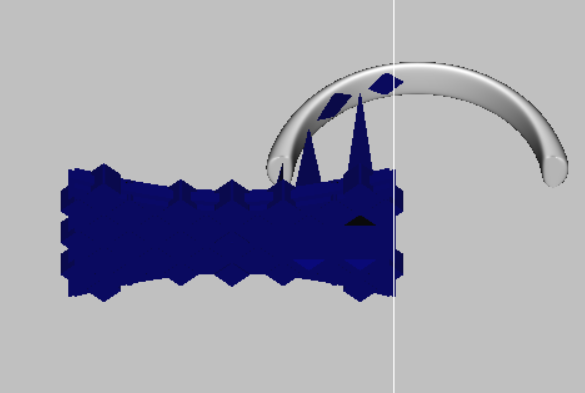

4、为便于观察，我们将普通线图渲染成光影图，如下图所示，可以看到图形映射前后的差别。花纹与半圆重叠的图案，即为映射的图案。

5、为让大家有更直观的感受，我对图形进行上下反转，这时可以清晰地看到花纹与半圆的映射关系。

二、JewelCAD怎么把正方体变成圆角

珠宝首饰除了注重精美典雅的外观外，还特别讲究佩戴舒适性和安全性。设计一串项链时，如果我们想要把项链吊坠做成正方体的，通常会对正方体边缘进行圆角处理，因为正方体的直角边缘比较尖锐，会对佩戴者造成安全隐患。

同时，把原本尖锐的边缘变成圆角，会让珠宝首饰显得不那么刚硬，增加柔和的视觉美感和亲和力，接下来我来演示一下JewelCAD怎么把正方体变成圆角。

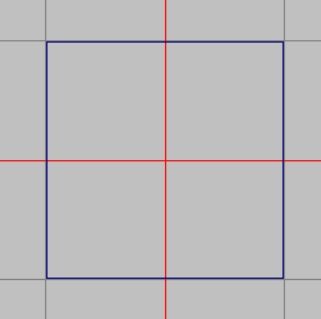

1、我提前用上下左右对称线画好正方体的曲线，可以看到现在正方体的四个角都是直角，现在我们对它进行柔化处理。

2、由于我们刚才是用上下左右对称线画的图形，所以此时依然要使用这个曲线工具。选中图形，在工具栏右侧点击一下“上下左右对称线”，鼠标会切换成绘图模式，然后长按键盘上的shift键，同时用鼠标点击一下图形。

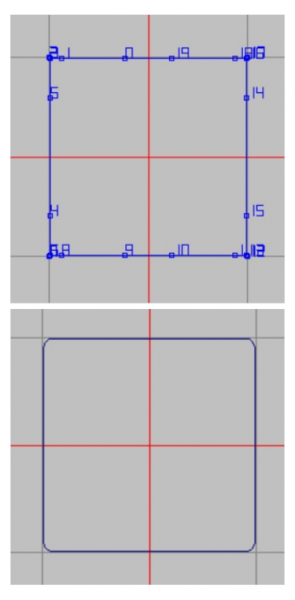

3、这时图形会进入到可编辑状态，我们选择这4个角的其中一个点进行拖拽即可，直到把它拖到我们满意的圆角弧度就行，如下图所示。

4、除此之外，还有一种方法。那就是我们在画正方体的时候，不用手动绘制，直接一键生成图形。

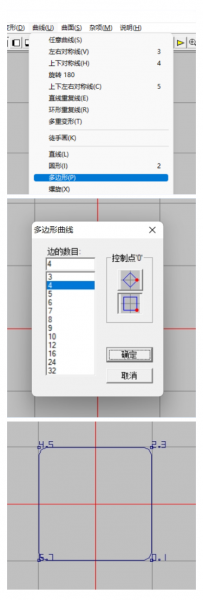

在“曲线”主菜单点击“多边形”工具，进入到参数设置页面。由于我们要画的是正方体，所以边数要选择4，控制点选第二个模型，点击确定后，便得到一个圆角版的正方形，然后在此基础上绘制成正方体即可。

不光是四边形，用“多边形”工具画出的所有图形都是圆角的。

以上便是JewelCAD怎么把纹路映射到半圆，JewelCAD怎么把正方体变成圆角的全部内容。作品的精准性和实用性是我们做珠宝设计不得不考虑的因素，通过投影映射，我们可以轻松将图案精准贴合在相关曲面上，让珠宝建模的过程省时省力。通过对模型的圆角化处理，将使作品的工艺美学和佩戴舒适性进一步有机结合。
