JewelCAD画的图怎么是平面图 JewelCAD怎么做投影

品牌型号：Thinkpad neo14

系统： Windows 11 64位

软件版本：JewelCAD

首饰是用各种金属材料、宝石材料及其纺织品等用于装饰人体或者环境的饰品。在我们的生活中起着很重要的装饰作用。 JewelCAD是一款受到广大珠宝首饰设计师青睐的设计软件。想要设计出一款时尚受欢迎的珠宝首饰，学会使用 JewelCAD非常重要，下面我们来看一下 JewelCAD画的图怎么是平面图，JewelCAD怎么做投影的相关问题。

一、JewelCAD画的图怎么是平面图

在JewelCAD中，有六种视图模式，分别是普通线图，简易线图，详细线图，快彩图，彩色图，光影图。设计师在进行绘制的时候一般采用线图绘制，需要对CV控制点进行设置。设置完一个阶段之后，对线图进行渲染，在彩色图或者光影图中进行观察，来看是否达到设计的理想状态。因此，在普通线图，简易线图和详细线图的设计中，三者是平面图。

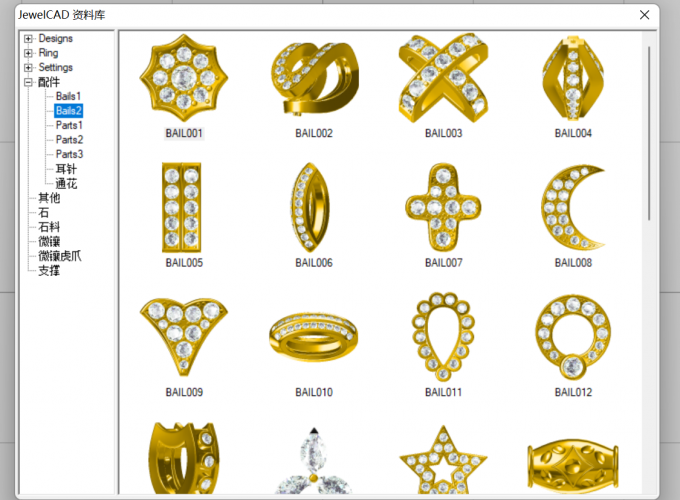

1、打开JewelCAD软件，在主界面上方的菜单栏中选择“档案”，在弹出的子菜单中选择“资料库”，随后弹出一个名为“JewelCAD资料库”的对话框，鼠标单击选择配件中的一个模板。

2、默认状态下，绘图区出现了配件的线图。单击选择“选取”中的“选取物件”或者“选取点”，可以对线图的单个CV点或者整体进行设置。

3、选择“检视”中的“简易图”，绘图区出现一个平面的简易线图。

4、选择“检视”中的“光影图”，光影图状态下渲染成的物体能够显示真实材料和颜色，是最接近成品的状态。

二、JewelCAD怎么做投影

在首饰设计绘图过程中，需要让两个线图结合在一起，经常会使用到投影的设置。

1、单击“曲线”中的“任意曲线”，在绘图区上方绘制一条曲线，下面绘制一条直线。单击“变形”中的“曲面/线投影”，弹出投影设置对话框，这里有两个方面的设置，一个是投影方向的设置，分别是上下左右，还有任意方向。另外就是投影性质的设置，一种是“加在曲线/面上”，另一种是“贴在曲线/面上”，两者在运用时的区别是，如果要投影的是线，则用贴在曲线/面上，如果要投影的是曲面，则选加在曲线/面上。

2、我们先看关于线的投影。先选中要投影的线，单击“曲线”中的“增加控制点”，控制点越多，线投影后跟曲线贴合得越紧密。本次设置为增加六个控制点。

2、选中被投影的曲线，选择“选取”菜单中的“隐藏CV”命令，将CV控制点隐藏。

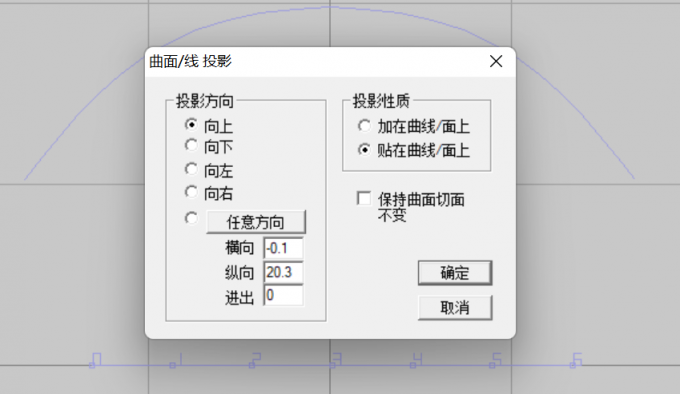

3、选中要投影的线，单击“变形”中的“曲线/面投影”命令，选择向上投影，贴在曲线/面上，设置完成单击“确定”。

4、回到绘图区，单击被投影的曲线，设置完的效果如下，可以看到，原本的直线贴在了上方的曲线上。两者结合得不太密切，可以用鼠标进行微调。

以上就是JewelCAD画的图怎么是平面图，JewelCAD怎么做投影的相关描述。在JewelCAD软件中，类似投影这样的设置还有很多。可以对线图进行简单高效的设置。起版也不再是一件困难的事情，选择使用JewelCAD软件来起版，节省时间，提高效率。

作者：小影
