JewelCAD怎么复制立体图 JewelCAD复杂曲面如何平滑过渡

电脑型号：华为MateBook D 14

软件版本：JewelCAD 5.19

系统：Windows 11 家庭中文版

珠宝设计是一项比较繁琐的工作，涉及的元素多，耗费的时间多，占用的电脑内存大，为了让自己在珠宝建模时变得更轻松，我们通常会借助一些工具，比如“复制”“平滑度”等，实现珠宝建模的流畅高效。本文将为大家介绍JewelCAD怎么复制立体图，JewelCAD复杂曲面如何平滑过渡的相关内容。

一、JewelCAD怎么复制立体图

珠宝设计时，难免会出现完全相同的元素，比如一枚戒指上需要镶嵌5颗一模一样的钻石。那么我们就要绘制5次这颗钻石吗？答案是否定的，如果大家把大量时间耗费在手工重复绘制上，无疑是一种精力内耗，此时如果用“复制”工具，只需要提前画好一颗钻石，几秒钟的时间就可以完成另外4颗钻石的绘制。

在JewelCAD软件中，我们提到的复制粘贴工具，通常是在线稿视图下使用的，这样可以防止电脑卡顿。但为了更直观展示图形，我们就要切换到三维模式，此时对图形进行复制，便可以迅速得到一张立体图，更生动呈现出珠宝建模的魅力。

下面，我来为大家演示一下JewelCAD怎么复制立体图。

1、如下图所示，我画了一枚戒指，此时正处于线稿视图状态下。

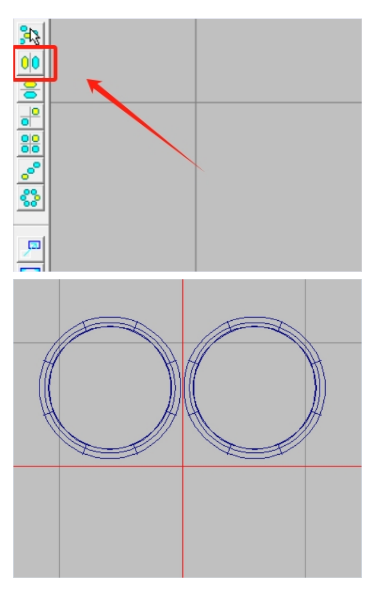

2、假如我们现在要让这枚戒指基于Y轴对称，只需在左侧工具栏点击“左右复制”按钮即可，此时会生成一枚以Y轴为对称轴的戒指。

但现在的戒指是在线稿视图中，按这种常规操作复制，显然是无法复制立体图的。

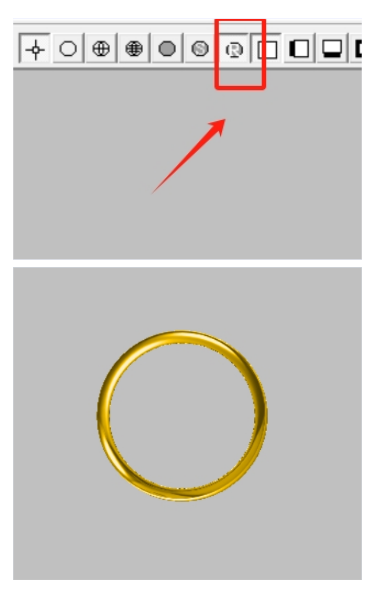

3、所以，现在需要返回到这枚戒指的初始状态，点击上方工具栏中的“光影图”按钮，把线稿状态的戒指渲染成立体图。

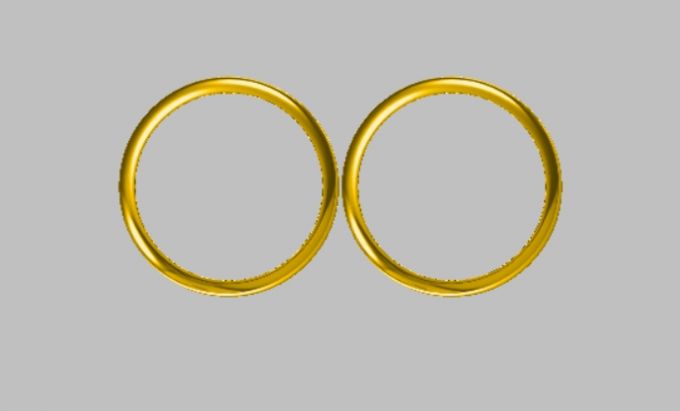

4、此时我们再在左侧工具栏点击“左右复制”按钮，便会得到一枚一模一样的渲染后的戒指，至此我们便完成了立体图的复制。

二、JewelCAD复杂曲面如何平滑过渡

珠宝首饰注重视觉美感与高级感，常常需要融入花瓣、水滴等特殊元素，增强艺术性，但是这些元素比较难画，涉及到的曲面较为复杂，甚至会出现生硬的棱角或锯齿，影响视觉效果。

在佩戴体验方面，珠宝首饰是有反光属性的，平滑过渡的曲面可以确保首饰反射出的光线均匀、柔和、优美，而一旦曲面过渡粗糙，会出现光线在反射时明暗杂乱，观感略显突兀。

接下来我为大家演示一下JewelCAD复杂曲面如何平滑过渡。

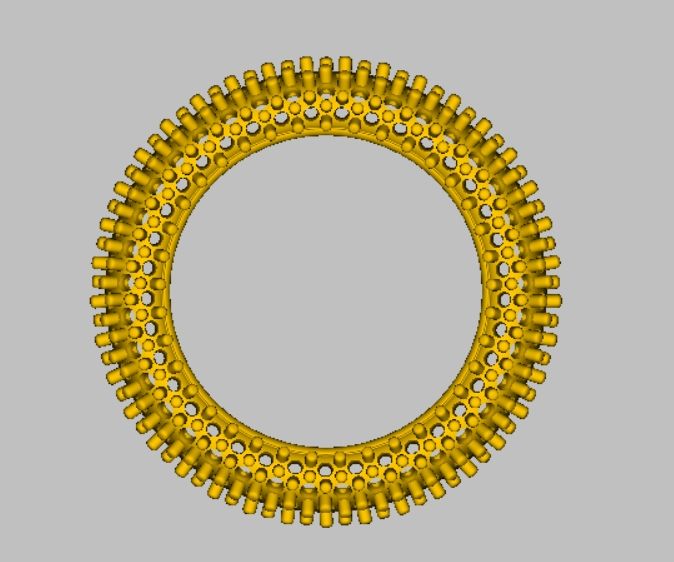

1、如下图所示，我提前画好一枚复杂的戒指，渲染成彩色图观看。

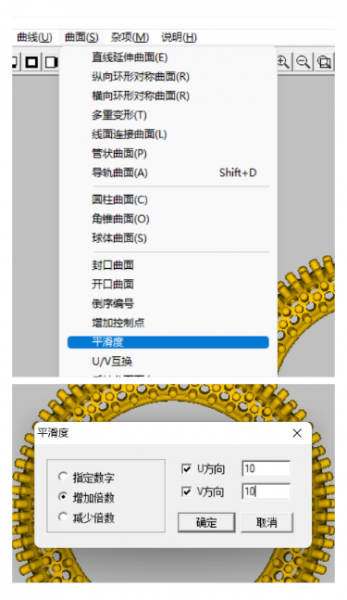

2、为了使这枚戒指过渡得更加平滑，我们可以在“曲面”主菜单中点击“平滑度”工具，此时会进入到参数设置页面。这里，我们选择“增加倍数”，把横纵方向都勾选上，至于要增加的数值，大家根据实际情况填写即可。

反之，如果选择“减少倍数”，会降低图形的平滑度。

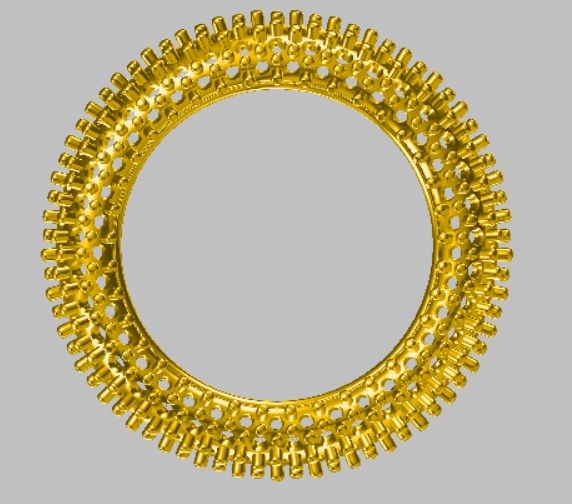

3、填写好要增加的数值后，点击“确定”，为节省时间、一步到位，我们直接渲染成“光影图”，等待系统自动渲染即可，最后便得到了平滑度更高的图形。这枚戒指不仅大大提升了美观度，也显得更加华丽。

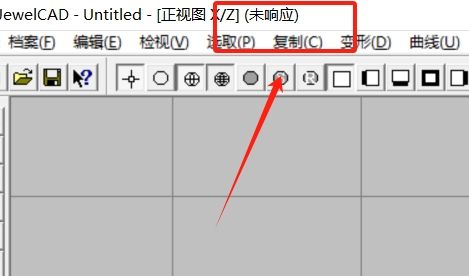

4、然而，大家需要注意的是，在增加图形平滑度的时候，一定要量力而行，不要一味地追求高倍数，只要图形满足需求即可。如果增加倍数过高，会让电脑陷入卡顿状态，影响软件使用，可能会出现软件“未响应”的情况。

以上便是JewelCAD怎么复制立体图，JewelCAD复杂曲面如何平滑过渡的全部内容。我们在进行珠宝设计时，既要保证绘图的精准性，又要注意珠宝建模的高效性，还要确保作品的平滑度，方方面面都需要精益求精，使用JewelCAD软件将有助于提升我们的设计质量，大家在平时需要多加练习，做到熟能生巧。
