JewelCAD怎么修改图层 JewelCAD怎么设置物件剪层

电脑型号：华为MateBook D 14

软件版本：JewelCAD 5.19

系统：Windows 11 家庭中文版

高效性和统一性是我们在进行珠宝建模时通常需要考虑的因素，珠宝设计中往往会包含宝石、金属、装饰等多种元素，而图层的分层管理功能可以将这些复杂的元素标签化，实现快速识别、统一调配、高效编辑。下面我来为大家介绍一下JewelCAD怎么修改图层，JewelCAD怎么设置物件剪层。

一、JewelCAD怎么修改图层

在珠宝建模中，一件精美的珠宝首饰可能由多项元素组装而成，我们可以将这些元素看作是一个个图层，可以对其进行隐藏、移动、修改尺寸等操作，并且这些操作既可单独运用也可批量完成，确保珠宝设计的精准性和便捷性。

比如在一枚钻戒上镶嵌着A、B、C三类大小不同的钻石，如果想要更改A类钻石的位置，我们只需对A“图层”进行编辑即可。此时我们可以隐藏B、C类钻石，防止元素过多产生干扰。

由此可见，JewelCAD软件中的图层功能，可以将庞大复杂的主体拆解成一项项小的个体，既可互不影响、各自为战，又可排列组合、批量调整。在珠宝设计实际绘制中，我们难免要对一些图层进行更改，接下来我来演示一下JewelCAD怎么修改图层。

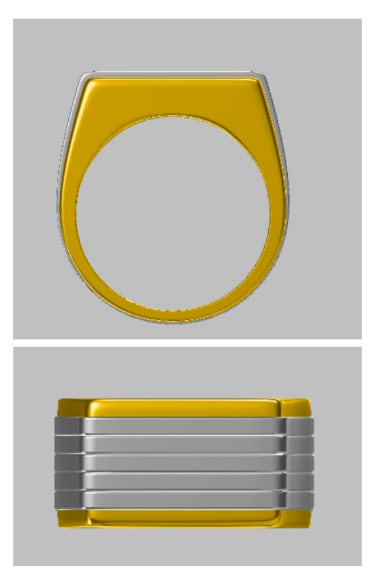

1、如图所示，我们提前准备好一枚戒指，戒指主体为黄金，镶嵌银质线条。

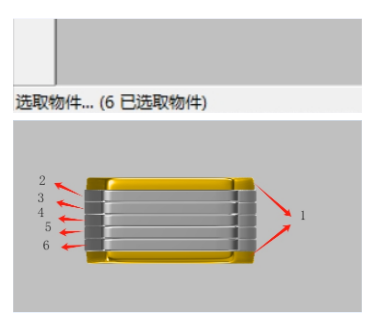

2、将这枚戒指全部选中，界面会提示我们戒指由6个图层组成，与之对应的就是1项戒指黄金主体，和5条银质元素。为便于区分，在这里我用123456数字来给这6个图层命名。

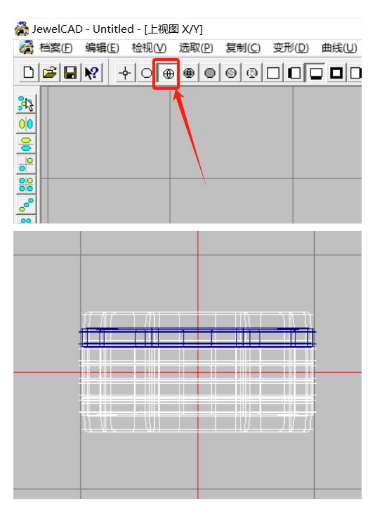

3、假如现在想要将图层2的尺寸变大一点，先取消选中戒指，在上方工具栏点击“普通线图”将戒指切换到线稿模式，便于观察。然后选中图层2，在工具栏左侧点击尺寸工具，将其放大即可。

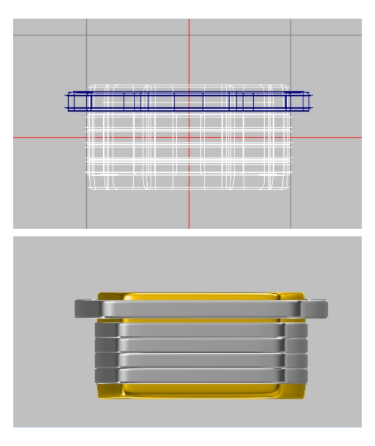

4、此时在线稿中我们可以看到图层2的大小有了明显变化，而其他图层还是刚开始的样子。将戒指渲染成光影图，这种对比会更为明显。到这一步，我们便完成了图层的修改。

二、JewelCAD怎么设置物件剪层

刚才我们介绍的图层修改，属于物件层面设置的一部分。相比修改图层来说，物件剪层的设置要更复杂一点，也更精准一点，同样贯穿于我们珠宝建模的全过程中。

通过设置物件剪层，我们可以对元素进行精细化调整，个性化设定元素的线条颜色、名称、编辑状态等参数，对复杂多变的元素一目了然，从而准确、自由地调整相关元素。

还以一枚镶嵌着A、B、C这三类钻石的钻戒为例，假如现在想要让B、C两类的钻石元素处于同一个物件层面，让A类钻石元素自己在一个物件层面。那我们可以将B、C类元素线条设置成红色，将A类元素设置成蓝色，在视觉上形成鲜明对比，修改元素时可以避免误触。

同时，依托这一批量化处理的功能，可以进一步提升我们珠宝设计的效率，下面我来介绍一下JewelCAD怎么设置物件剪层。

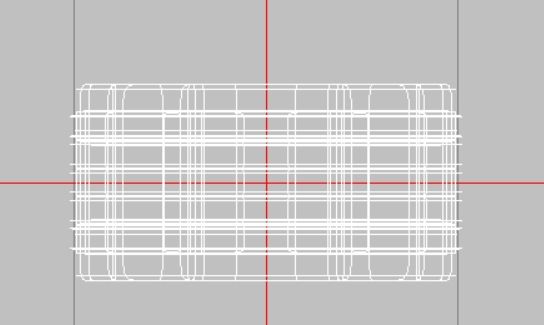

1、还是以刚才的金银镶嵌的戒指为例，在上视图中我们可以看到这6个图层都是白色线条。假如此时我们想将图层1（即戒指主体）换成蓝色线条显示。

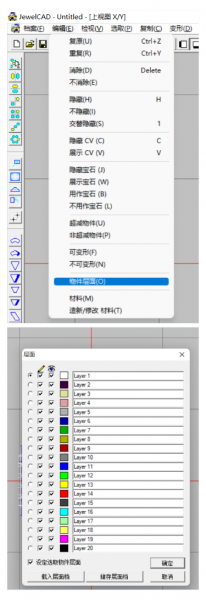

（1）选中图层1，点击“编辑”主菜单，选择“物件层面”，便来到了物件剪层设置界面。这枚戒指的所有元素在默认状态下，是处于同一个物件层面的，即界面中的第一行。

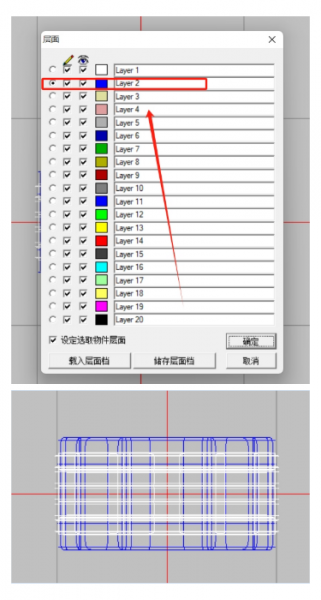

（2）我们现在需要为图层1重新建立一个物件层面，比如设置在第二行，同时将颜色设置为蓝色，然后点击“确定”。回到软件界面，可以看到此时图层1的线条已经变为了蓝色。

2、同理，假如我们现在想让另外5个图层的线条变成其他颜色，依次选中它们，新建“物件层面”即可。

3、假如想让这枚戒指的黄金主体自己在一个物件层面，让银质元素统一在一个物件层面，只需全选银质元素图层，新建一个“物件层面”即可。

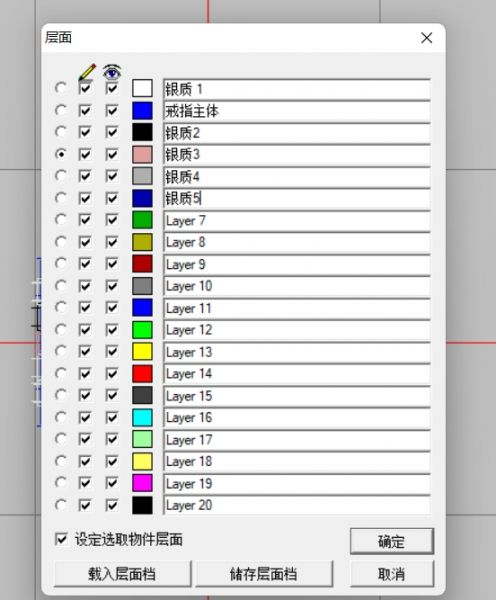

4、在我们珠宝设计的实际操作中，有时会需要创建很多个物件层面，为了方便识别，可以给这些物件层面命名。

（1）比如要给戒指的黄金主体部分命名，我们只需选中它，在对应的物件层面中输入“戒指主体”即可。

（2）同理，我们也可依次选中其他图层，分别给他们命名，比如“银质1”，这样便可对复杂的元素进行清晰的分类了。

以上便是JewelCAD怎么修改图层，JewelCAD怎么设置物件剪层的全部内容。图层与物件剪层的本质是对元素的分类管理，都是为了使大家在珠宝设计时更加便捷地操作、更加精确地绘制、更加高效地布局，两者也都是珠宝建模的核心功能，大家在JewelCAD中熟练运用，将会节省大量时间。
