JewelCAD怎么加CV点 JewelCAD怎么固定点的位置

电脑型号：华为MateBook D 14

软件版本：JewelCAD 5.19

系统：Windows 11 家庭中文版

珠宝设计离不开精确的曲线与曲面绘制，曲线与曲面绘制又离不开CV点是创建和编辑。CV点又称控制点，是珠宝建模的重中之重，它对作品的美观度、灵活性和精准度起着关键作用，需要我们熟练掌握使用方法。接下来我将为大家介绍一下JewelCAD怎么加CV点，JewelCAD怎么固定点的位置。

一、JewelCAD怎么加CV点

可以这么说，在珠宝建模过程中，我们绘制图形的每一步，都可以看到CV点的身影。通过控制CV点的密度和位置，我们就可以准确地绘制曲线与曲面的形状，控制它们的弧度和平滑度。

依托JewelCAD软件的坐标系背景，珠宝设计时的CV点位置将会精准显现，大家可以直接观察到所有CV点所在的具体位置，如果需要调整某个CV点时，便可进行迅速定位。

在我们绘制图形时，不用担心因为没画好而重新建模，因为这些CV点是可以灵活调整的。比如在画一颗宝石时，由于没有控制好CV点距离，使宝石的弧度变得尖锐了，我们只需拖动CV点调整位置即可。

再比如当CV点太少时，为防止产生误差，我们可以适当添加一些CV点，使图形更加完美，下面我来为大家演示一下JewelCAD怎么加CV点。

1、曲线加CV点

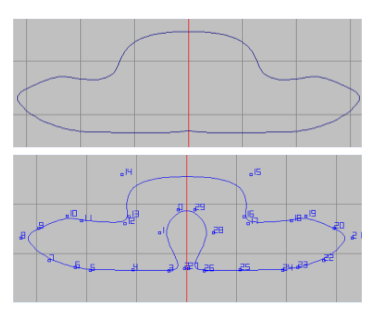

如下图所示，我正在用左右对称线画一个曲线，上面已经有一些CV点了。在曲线编辑中，我们只需单击一下鼠标，就可以添加一个CV点。比如我想让这个曲线闭合，就直接加CV点即可。

当我们完成一个曲线绘制后，假如想继续添加CV点改变形状，也是可以实现的。以我刚才画的那个曲线为例，我用的是左右对称线工具，所以现在依然选择它，然后按住shift键，在曲线上点击一下，曲线就进入了编辑状态，我们直接单击鼠标就可以加CV点了。

2、曲面加CV点

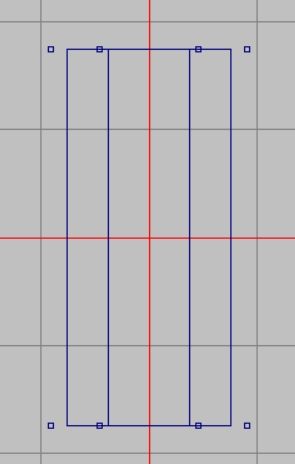

我先画好一个圆柱曲面，此时它的CV点数量如下图所示。

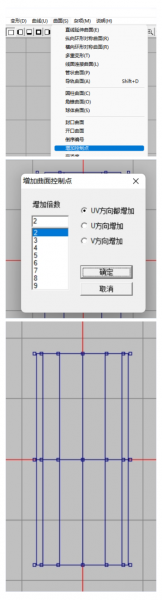

在“曲面”主菜单选择“增加控制点”并点击，会弹出参数设置页面。这个参数主要有两部分，一个是要添加的CV点倍数，一个是要增加的CV点方向，其中U代表水平方向，V代表竖直方向。我们根据实际需求设置即可，比如现在我想要横纵方向各增加2倍，就得到了如下图形。

二、JewelCAD怎么固定点的位置

上文我们讲了珠宝建模时添加CV点的方法，为保证绘制图形的稳定性和防止误操作，有时候我们还需要固定CV点的位置。

固定CV点是JewelCAD软件实际应用中的常见步骤，比如我们在设计一枚镶嵌宝石的戒指时，为了防止戒指主体发生移动，就需要先把戒指主体上的CV点固定住，从而就可以放心大胆地绘制镶嵌爪了，不用担心不小心编辑到戒指主体。

固定CV点也对图形的对称性和统一性至关重要，比如在设计手镯时，手镯上方的左右位置，分别需要画一模一样的花纹，那么我们只需画好一侧的花纹，将其CV点固定，然后直接左右对称复制即可，既节约了设计时间，又保证了花纹形状统一。

接下来我为大家演示一下JewelCAD怎么固定点的位置。

1、直接固定CV点

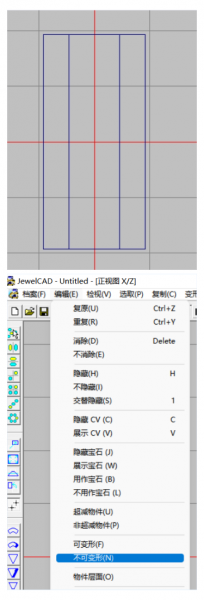

选中图形，在“编辑”主菜单点击“不可变形”，此时该图形的CV点便被锁定，该图形也不会弯曲、歪斜等任何变形。

2、隐藏图形

我们也可以通过隐藏图形，来实现CV点的固定。因为图形一旦被隐藏，就进入了不可编辑状态，看不到摸不着，同样就不会对CV点的位置做出更改。

选中要固定CV点的图形后，依然是在“编辑”主菜单中点击“隐藏”即可。

以上便是JewelCAD怎么加CV点，JewelCAD怎么固定点的位置的全部内容。CV点是珠宝设计中必不可少的元素，对于把控珠宝建模细节极其重要，越是在处理高精度、高复杂性的图形时，越能体现出CV点的实用价值。熟练掌握CV点的控制和固定，将极大提升我们的绘制精准性和高效性。
