JewelCAD打不开DXF文件 JewelCAD如何打开文件

电脑型号：华为MateBook D 14

软件版本：JewelCAD 5.19

系统：Windows 11 家庭中文版

在珠宝设计领域，JewelCAD 作为一款专业的珠宝建模软件，拥有高效便捷的文件处理功能，如快速打开文件、一键导出文件、多格式文件适配性等，其文件处理优势贯穿于从创意构思到成品制造的全流程服务。本文将为大家介绍JewelCAD打不开DXF文件，JewelCAD如何打开文件的相关内容。

一、JewelCAD打不开DXF文件

JewelCAD是珠宝首饰从初期建模到中期展示，再到后期生产制作的整个流程中，都不可或缺的珠宝设计软件，它可以导入导出的文件格式也有多种选择，可应用于各种使用场景。

如JewelCAD软件默认的JCD文件格式，会完整保存各项设计数据，适合项目的储存和修改。还有通常用于3D打印的STL文件格式、跨系统协作的IGES文件格式、辅助展示的BMP和JPG图片格式、以及通用性较高的DXF工程文件格式等，这些兼容格式共同拓宽了JewelCAD软件在珠宝建模领域的应用范围，使其深受大家喜爱。

在使用JewelCAD时，有人可能会遇到打不开DXF文件的情况，下面我来介绍一下JewelCAD打不开DXF文件的原因。

1、如图所示，我先在JewelCAD软件中画好一串项链，分别使用“储存档案”工具和输出“工具”将其保存。储存时，我直接将它保存成DXF文件格式，命名为“项链1”，输出时，我分别把它保存成DFX文件格式下的3DFace、PolyLine以及Curves3种类型，依次命名为“项链2”“项链3”“项链4”。

这4个文件我统一放在一个文件夹中，命名为“演示文件夹”。

2、现在我们需要分两个层次去分析打不开DXF文件的原因，第一个是文件格式识别是否正确，第二个是文件打开方式是否合适。

（1）文件格式识别问题

我直接使用“开启旧档”的方式，去“演示文件夹”中寻找这4个DXF文件，发现里面是空白的。这是因为JewelCAD软件的打开类型默认的是JCD文件格式，所以我们需要手动切换类型，选择“All Files”。

此时这4个文件便全都显示出来了，我们选中“项链1”，发现DXF文件便可轻松打开了。但又出现一个问题，那就是打开剩下3个文件时均显示下面的文字，提示无法打开。这就引出了第二个层次的原因了，我们继续来分析。

（2）文件打开方式问题

由于我在储存“项链1”时，在文件名后缀那里直接写的是“DXF”，系统默认的是DXF常规的文件格式。但其它3个文件我是用“输出”工具来储存的，它们都有专属的保存类型，即3DFace、PolyLine以及Curves，我们可以理解为它们有各自的“身份证”，用常规的打开方式会与它们的“身份”发生冲突。

所以我们需要使用与“输出”相对应的“输入”工具，来打开它们。在“档案”主菜单选择“输入”，进入文件选择页面，选择“DXF”文件类型，此时这4个文件是都可以打开的。

二、JewelCAD如何打开文件

我们在进行珠宝设计时，有许多时候是需要重复打开文件的，比如涉及到模型的修改，图像的展示，或者是在原有素材基础上继续设计等，可以说“打开文件”是我们的高频动作。

打开文件也是珠宝建模的初始动作，是后续图形绘制的前提，如果无法打开文件，会对接下来的设计工作造成很大影响，甚至无法绘制。在JewelCAD软件，文件的打开方式不仅丰富多样，也很便捷顺畅，下面我来演示一下JewelCAD如何打开文件。

1、直接导入文件

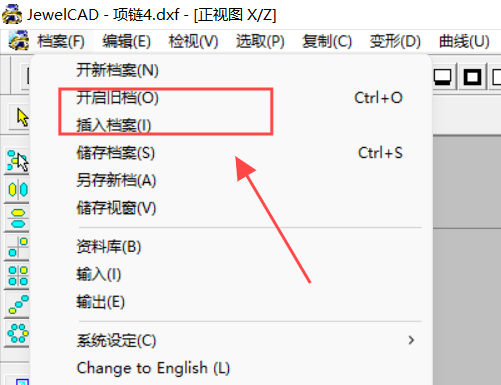

（1）在“档案”主菜单点击“开启旧档”或者“插入档案”，在目标文件夹中找到对应的文件，直接导入即可，这种方法适用于常规格式的文件。

需要强调的是，在导入页面的“文件类型”那里，大家要选择“All Files”，否则无法识别所有类型的文件。

（2）我们在上文中提到的，用“输入”工具导入文件，这种方法适用于特殊格式的文件。

2、快速拖入文件

电脑上找到要打开的文件，使文件与JewelCAD软件界面同时出现在电脑屏幕上，长按鼠标左键将目标文件直接拖拽进软件即可。

在此要注意，不可使软件界面最小化，否则文件会拖不进去。

以上便是JewelCAD打不开DXF文件，JewelCAD如何打开文件的全部内容。打开文件是我们在做珠宝设计时频繁会用到的功能，操作虽然简单但也要细心一点，防止出现纰漏。大家平时也要熟悉不同文件格式的适用场景，以便精准满足设计需求，不断提升珠宝设计的自由度和绘制效率。
