我们在进行珠宝设计时，无论是绘制曲线，还是绘制曲面，都会需要用到控制点，也称CV点或VC点，可以将其理解为珠宝建模图形的“骨架”，通过调整这些控制点，大家可以任意改变图形的形状。下面我来为大家介绍一下JewelCAD怎么显示曲面vc，JewelCAD直线有锯齿怎样调直。

一、JewelCAD怎么显示曲面vc

珠宝设计十分注重作品的美观性和细节，通过添加、拖动曲面的vc点，我们可以调整图形的形态，如改变曲面弧度、轮廓宽度等，使作品更加符合创作要求。

比如在画项链上的镂空花纹时，不小心将花纹画小了，我们可以向外拖动花纹上的vc点，使原本较小的轮廓变大，从而得到完美的花纹图案。

在珠宝建模时，我们也可以根据自身需要为曲面添加不同密度的vc点，vc点越多，可以调整的误差越小，实现对图形的精细化绘制，通过移动vc点，对图形进行毫米级微调。

不仅如此，JewelCAD软件提供了vc点隐藏与显示的功能，当我们感觉vc点干扰视觉时，可以选择将其隐藏，当需要调整时，再让它们显现即可。下面我来演示一下JewelCAD怎么显示曲面vc。

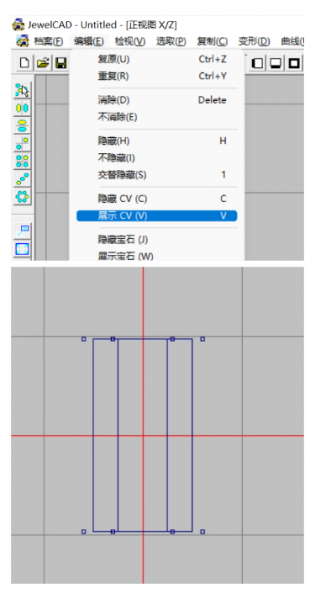

1、我先画出一个圆柱曲面，此时它的vc点是默认隐藏的。

2、点击“编辑”主菜单，找到“展示CV”并点击，圆柱曲面的vc点便出现了。我们也可以使用快捷键“V”来控制vc点的显示，只不过注意的是需要将输入法切换成英文模式，否则快捷键无法使用。

3、同理，如果想要再次隐藏VC点，可以在“编辑”主菜单中点击“隐藏CV”，也可以使用快捷键“C”。

4、在此需要强调一下，如果想要显示曲面vc，我们必须是在“普通线图”的视图模式下才可以，其他视图模式下vc点是被隐藏的。

二、JewelCAD直线有锯齿怎样调直

大家在珠宝设计实际操作中，可能会遇到绘制的直线上出现锯齿的情况。锯齿会破坏图形的流线型美感，也会对vc点的分布造成干扰，使作品形态失真。所以我们必须要处理好这种问题，消除锯齿，让作品得以更加完美的呈现。下面我来演示一下JewelCAD直线有锯齿怎样调直。

1、调整平滑度

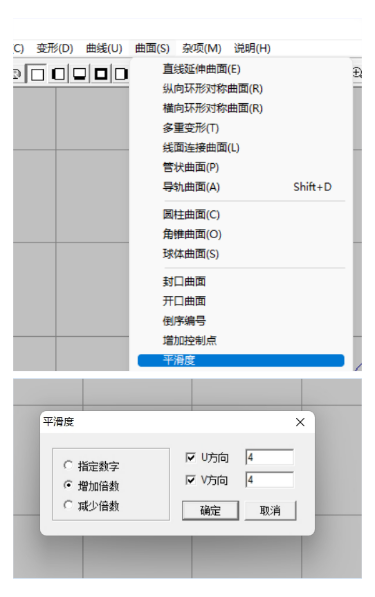

点击“曲面”主菜单，再点击“平滑度”，进入设置页面。会看到有“增加倍数”和“减少倍数”的选项，由于我们是为了消除锯齿，所以现在要把平滑度提高，这样画面才会更清晰，因此这里要选择“增加倍数”，把U、V方向也都勾选上，数字可以根据画面的实际质量来填写，比如4倍。

这里要提醒大家一下，如果我们提升了图形的平滑度，那么就需要占用更多的系统内存，会使软件运行速度变慢，渲染时间变长，因此在设置倍数的时候，一定要综合考虑实际情况。

2、切换视图模式

当图形处于简易线图或者普通线图时，可能会简化线条的显示效果，降低直线显示质量。所以当图形中出现锯齿时，我们可以将视图调整为“详细线图”模式，这样会使线条更加丰富，显示得更全面。

3、修改曲线

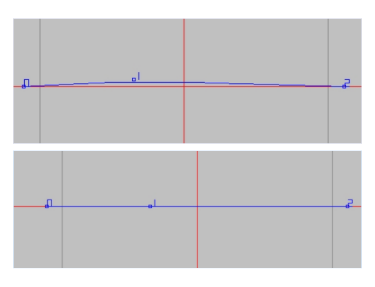

如下图所示，我提前画了一条直线，但是可以明显看出上面有锯齿。现在就需要对它进行编辑处理，在“曲线”主菜单找到“修改”，再点击“任意曲线”，然后在初始直线上有锯齿的地方点击一下，添加vc点并拖动，直线变平滑，消除锯齿。

以上便是JewelCAD怎么显示曲面vc，JewelCAD直线有锯齿怎样调直的全部内容。在珠宝设计中，调整vc点是更改图形外观的重要方法，大家应熟练掌握vc点的选取、编辑、显示与隐藏技巧，提升珠宝建模的灵活性。同时，假如在绘制过程中发现有锯齿出现，我们也可以通过调整vc点与修改平滑度等方式来解决。
