JewelCAD怎么把玉摆正 JewelCAD怎么渲染首饰

发布时间:2025-05-29 09: 00: 00

电脑型号:华为MateBook D 14

软件版本:JewelCAD 5.19

系统:Windows 11 家庭中文版

我们进行珠宝设计的目的是为了生产制造出精美的珠宝首饰,所以珠宝建模完成后,还需要对模型进行适配性调整,使它们可以满足加工需求。其中模型的摆正和渲染十分关键,决定着珠宝是否可以投入生产。本文将为大家介绍JewelCAD怎么把玉摆正,JewelCAD怎么渲染首饰的相关内容。

一、JewelCAD怎么把玉摆正

珠宝建模讲究各个素材的精准定位和完美对齐,比如一枚镶嵌玉石的戒指,如果玉石没有摆正,就会导致镶嵌爪与玉石无法正确衔接,造成玉石脱落。

并且珠宝设计强调适配性和稳定性,以耳坠为例,假如耳坠上面的部件没有摆正,在佩戴时可能会因为耳坠的重心偏移,使耳坠发生歪斜,甚至会出现要么拉扯佩戴者耳部,要么使佩戴者感觉耳部轻飘飘的情况。

如果素材没有摆正,在锻造完成后发现珠宝首饰无法使用,那就会大大增加时间成本和人工成本,所以我们在绘制图形时,务必要确保相关素材的端正,下面我来为大家演示一下JewelCAD怎么把玉摆正。

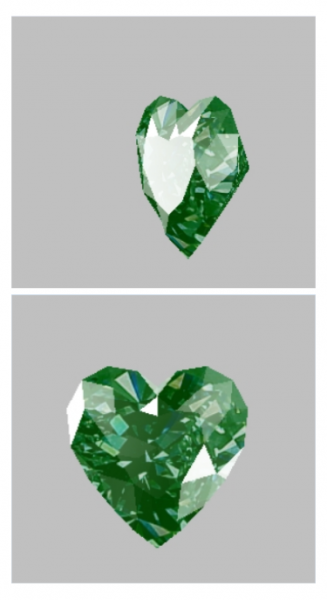

1、由于圆形、三角形、正方形等形状比较难分辨图形是否摆正,为了方便大家可以清晰得看到玉有没有摆正,我特意画了一个心形形状的玉石。注意看,此时玉石是摆正的。

初始图形
图1:初始图形

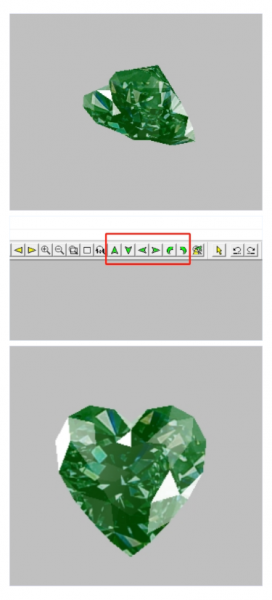

2、我们故意将玉石变歪,接下来再将它摆正。可以看到,现在的玉石相比开始时,是发生了横向偏移,并且是向左偏移,纵向没有变化。所以我们在上方工具栏选择“反右”工具,既可单次点击,也可长按鼠标拖动,使玉石向右翻转,直到它完全摆正。

摆正玉石
图2:摆正玉石

3、如图所示,我现在将玉石摆成这个角度,此时单纯使用“反右”或者“反左”“反上”“反下”工具是没有办法将它摆正的。在使用这些工具的同时,我们还需要使用“旋转”工具,根据图形的角度,灵活选择顺时针左旋转或者逆时针旋转。

根据图中玉石的角度,我们只需先“反右”再“反上”,然后再“顺时针旋转”即可摆正玉石。

多次使用工具进行摆正
图3:多次使用工具进行摆正

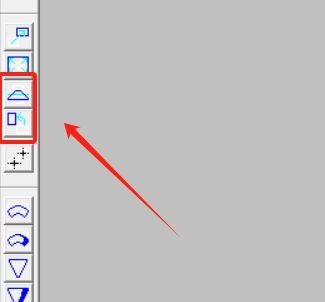

4、除了上方工具栏一系列工具的使用,我们也可以直接在左侧工具栏点击“反转”工具和“旋转”工具进行调整玉石角度。选中工具后,只需长按鼠标拖动,直到玉石完全摆正为止。

根据实际情况,“反转”工具和“旋转”工具既可以单独使用,也可以合并使用。

使用“反转”工具和“旋转”工具
图4:使用“反转”工具和“旋转”工具

二、JewelCAD怎么渲染首饰

当我们设计好珠宝曲面后,此时的图形还是线稿图,从外观上无法立刻分辨出它就是一件珠宝首饰。所以就需要将它渲染成光影图,模拟真实珠宝的材质和光影效果,使其逼真而富有美感。

相比线稿图,渲染后的图形更能反映出细节问题,比如在黑白线稿上我们感觉一枚钻戒模型非常完美,可把它渲染后可能会看到钻戒上的镶嵌爪太粗或比例不协调等缺陷,便于我们及时调整。

同时逼真的渲染图可以直观体现出我们的设计理念,相比抽象的线稿图,更容易让人想象到这件珠宝建模作品的佩戴效果,接下来我将为大家演示一下JewelCAD怎么渲染首饰。

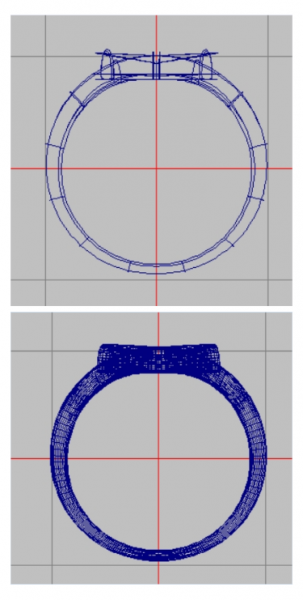

1、如图所示,下面是一枚戒指的普通线图和详细线图,在视觉上或许能看出来它是一枚戒指,但很难想象到它具体是什么样子。如果想要见到它的逼真效果,就需要对其进行渲染。

戒指线稿图
图5:戒指线稿图

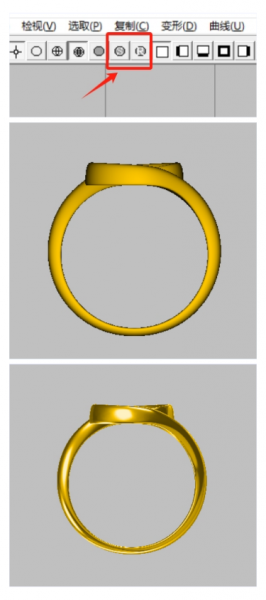

2、在上方工具栏点击“彩色图”或者“光影图”,戒指便可完成渲染。两者的区别是,“彩色图”渲染的质量较低,但是占用的系统内存少,渲染速度更快。

戒指渲染图
图6:戒指渲染图

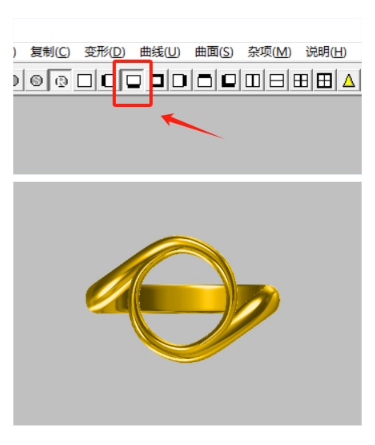

3、渲染完成后,我们也可以切换视图,来观察戒指的全貌。在上方工具栏点击“上视图”工具,便可以看到戒指的上方轮廓。

戒指上视图
图7:戒指上视图

以上便是JewelCAD怎么把玉摆正,JewelCAD怎么渲染首饰的全部内容。素材摆正是珠宝设计的基础,不仅决定着作品的美观性,也决定着图形的精准性。素材渲染是将我们的珠宝建模创意转化成真实图形的必要步骤。大家可以在JewelCAD软件中多多练习,不断提升自己的设计技能,呈现出更多完美作品。
