JeweICAD如何画戒指 JewelCAD戒指制作教程

电脑型号：华为MateBook D 14

软件版本：JewelCAD 5.19

系统：Windows 11 家庭中文版

戒指是我们日常生活中常见的珠宝首饰，是珠宝设计工艺精致性、精确性、精美性的代表。JeweICAD作为专业的珠宝建模软件，在戒指设计方面拥有显著的优势，可以精确调整珠宝尺寸，立体打造珠宝真实质感。接下来我为大家介绍一下JeweICAD如何画戒指，JewelCAD戒指制作教程。

一、JeweICAD如何画戒指

我们想要创作出一个完美的珠宝作品，需要明确珠宝设计的大致流程，即先进行图像平面绘制，再完成珠宝建模，实现图像的立体化。所以为了打造出一个三维立体戒指，我们先画出一个戒指平面图，下面我来演示一下JeweICAD如何画戒指。

1、在右侧工具栏点击“圆形”，使用圆形曲线工具绘制戒指内径，戒指直径设置成17即可。

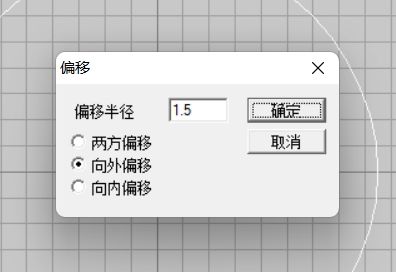

2、戒指内径有了后，开始设置外径。在主菜单栏点击“曲线”，点击“偏移曲线”。

我们把偏移半径设置成1.5—2这个区间就行，切记要“向外偏移”，此时戒指的外径便画好了。

3、如下图所示，我们已经完成了戒指的平面设计，戒指由一圈内径和一圈外径组成。

二、JewelCAD戒指制作教程

完成戒指的平面设计后，我们就完成了戒指制作的基础工作。接下来就是更重要的一步——创建立体模型，这一步对戒指的真实外观起着决定性作用。JeweICAD拥有丰富的绘制工具，可以便捷进行曲面和曲面建模，满足我们的创作要求，下面我来演示一下JewelCAD戒指制作教程。

1、在戒指平面图的基础上，我们在JeweICAD右侧工具栏点击“上下左右对称线”工具，在屏幕中心画一个正方形，作为戒指的“切面”。

2、在右侧工具栏点击“上导轨曲面”工具，将参数设置成“合比例”“单切面”，切面量度设置成左侧第二行的模型。

3、点击“内径”作为左边导轨，再点击“外径”作为右边导轨，点击“正方形”作为导轨切面，然后删除“正方形”。

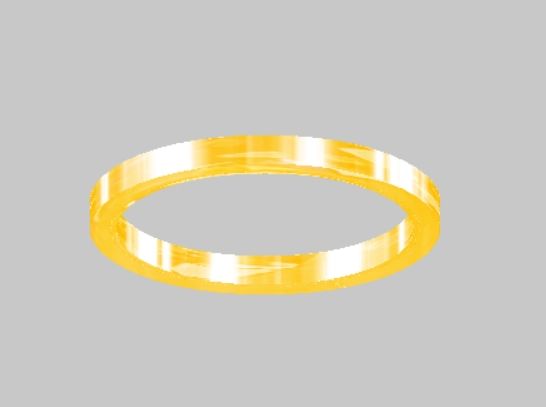

4、在上侧工具栏，点击“光影图”，此时便看到刚才的戒指模型变成了一枚立体戒指，戒指制作已经完成了。

5、我们可以使用旋转工具，调整戒指角度，从不同视角观察戒指。

以上便是JeweICAD如何画戒指，JewelCAD戒指制作教程的全部内容。JeweICAD软件专业性与便捷性兼具，依托其强大的珠宝建模功能，我们可以灵活绘制和调整曲线、曲面，轻松创作戒指、手镯等多样化珠宝首饰作品。更多珠宝设计使用技巧，大家可在JeweICAD软件中进行体验。
